كم عدد أنواع بطانة الأسطوانة الموجودة؟

مقدمة بطانة الأسطوانة

مقدمة • تصنيف بطانة • وظيفة الخطوط المعوية • اختيار المواد • عملية تصنيع بطانة • قياس البطانة • استبدال البطانة • الاستنتاج

محتوى :

مقدمة • تصنيف بطانة • وظيفة الخطوط المعوية • اختيار المواد • عملية تصنيع بطانة • قياس البطانة • استبدال البطانة • الاستنتاج

يقدم

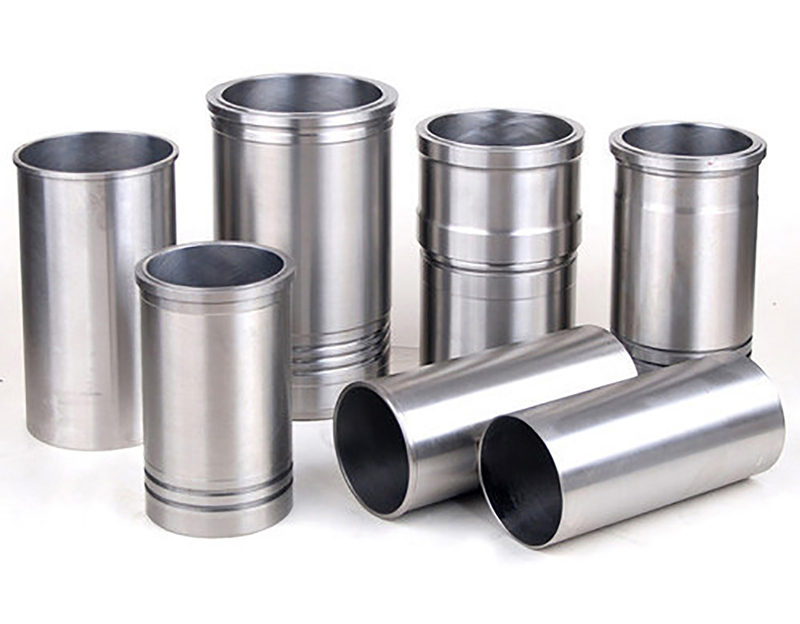

بطانة الأسطوانة عبارة عن مكون أسطواني قابل للانفصال يتم توصيله بكتلة المحرك. يوفر سطحًا منزلقًا للمكبس ويؤدي مهمة الضغط. يمكن استبداله عند تهالك. عادة ما تكون الأسطوانة مصنوعة من الحديد الزهر.

تصنيف بطانة الأسطوانة

فيما يلي الأنواع المختلفة من بطانة الأسطوانة المستخدمة في محركات الاحتراق الداخلي: 1) بطانة الأسطوانة الرطبة و 2) بطانة أسطوانة جافة

سنناقش الآن بطانة الأسطوانة أعلاه: بطانة الأسطوانة الرطبة ، بطانة أسطوانة جافة

بطانة الاسطوانة الرطبة

جدران الاسطوانة الرطبة القابلة للفصل بالكامل مثبتة في الأسطوانة بواسطة الغسالات. يطلق عليهم البطانات الرطبة لأن سطحها الخارجي على اتصال مباشر مع سائل تبريد المحرك.

بطانة الأسطوانة الجافة

تستخدم تصميمات البطانة الجافة مادة أسطوانة أو بطانة منفصلة تم إدخالها في كتلة الأسطوانة لتشكيل الهيكل العظمي لجدار الأسطوانة. يتم إدخال الأكمام الإضافية فيها ، وبالتالي تجفيف على أسطحها الخارجية. تحتوي البطانات الجافة على جدران رقيقة نسبيًا مقارنة بالبطانات الرطبة.

وظيفة بطانة الأسطوانة

بطانة الأسطوانة عبارة عن جزء أسطواني يتم تثبيته في كتلة المحرك لتشكيل الأسطوانة. إنها واحدة من أهم المكونات الوظيفية التي تشكل الجزء الداخلي للمحرك.

هذه هي الوظائف الرئيسية لبطانة الأسطوانة. 1) تكوين سطح الانزلاق 2) نقل الحرارة و 3) ختم الغاز المضغوط

اختيار المواد

تتكون بطانات الأسطوانات تقليديًا من الحديد الزهر ثم يتم إلقاؤها أو الضغط عليها في كتلة محرك ، وعادة ما تكون الألومنيوم. عادة ، يتم استخدام عملية تصنيع تسمى الشحذ لإعطاء النهاية المطلوبة لسطح بطانة الأسطوانة.

عملية تصنيع بطانة الأسطوانة

هناك طريقتان لصب لبطانات أسطوانات التصنيع: 1) صب الرمل 2) صب الطرد المركزي • صب الرمل - يستخدم عادة للمحركات الكبيرة المنخفضة السرعة. • صب الطرد المركزي - يستخدم عادة للمحركات المتوسطة إلى عالية السرعة.

قياس البطانة

يتم قياس البطانة لسببين: لتحديد معدل التآكل للبطانة ، والتنبؤ بما إذا كانت البطانة تحتاج إلى استبدالها. يتم قياس البطانة عن طريق قياس قطرها عند نقطة ثابتة على طولها.

بطانة بديلة

لاستبدال بطانة الأسطوانة لمحرك الاحتراق الداخلي ، يجب أولاً إزالة رأس الأسطوانة ، ثم قم بإزالة المكبس من كتلة المحرك ، ثم تحقق من حالة بطانة الأسطوانة. قم بتثبيت بطانة جديدة بعد رفع البطانة باستخدام أداة رفع.

خاتمة

بطانة الأسطوانة هي المسؤولة عن ضمان أن العادم الساخن للغاية لا يضر بالمكونات الداخلية للمحرك. نظرًا لوظائفها المهمة للغاية ، يمكن أن يؤدي استخدام بطانة الأسطوانة القابلة للاستبدال إلى توفير الوقت وأعمال الماكينة باهظة الثمن.

قد تمزق بطانة الأسطوانة بسبب سوء التبريد أو المكبس غير السليم أو ملاءمة المكبس ، أو التثبيت غير الصحيح ، أو المادة الخارجية في مساحة الاحتراق ، أو التآكل والتآكل.

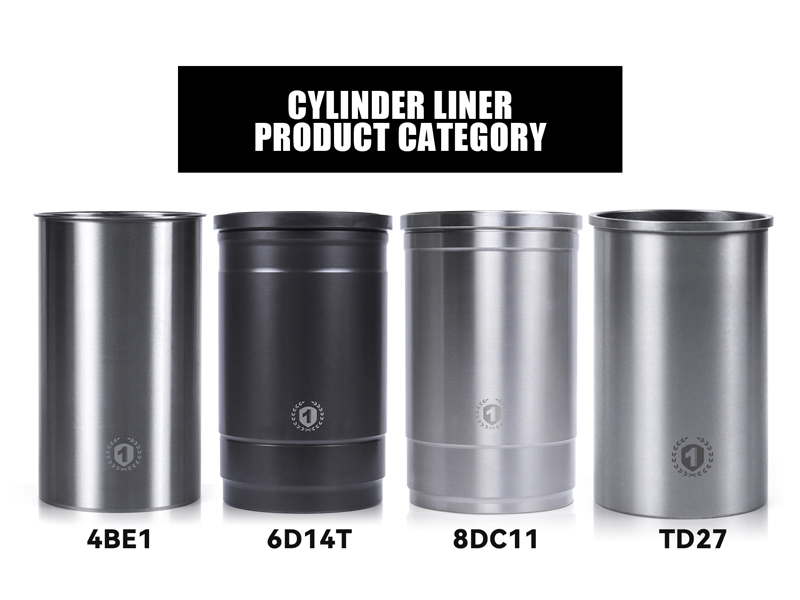

بالإضافة إلى Cyinder Liner ، تمتلك شركتنا 1D أيضًا منتجات بيع ساخنة: المكبس ، حلقة المكبس ، قابس الشرارة ، توهج التوهج ، العمود المرفقي ، بطانة الأسطوانة ، GAKSET الكاملة ، إلخ.
