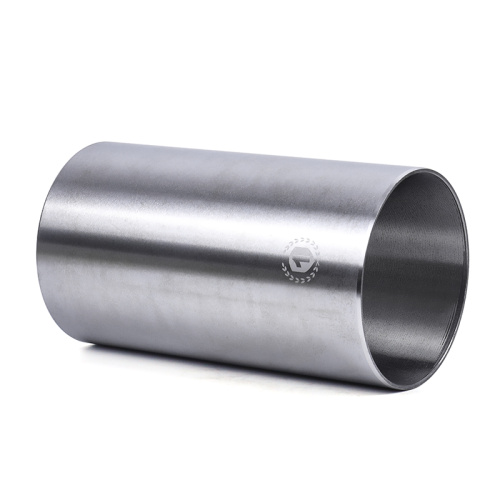

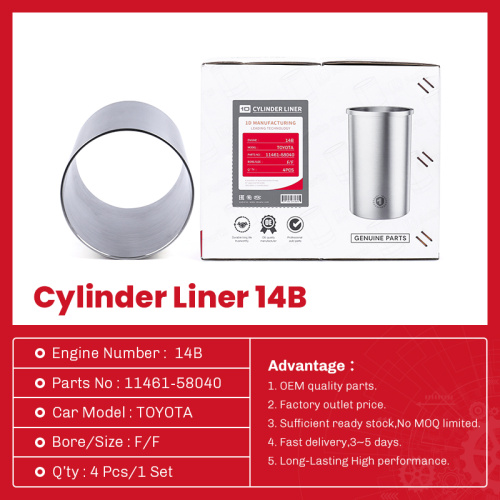

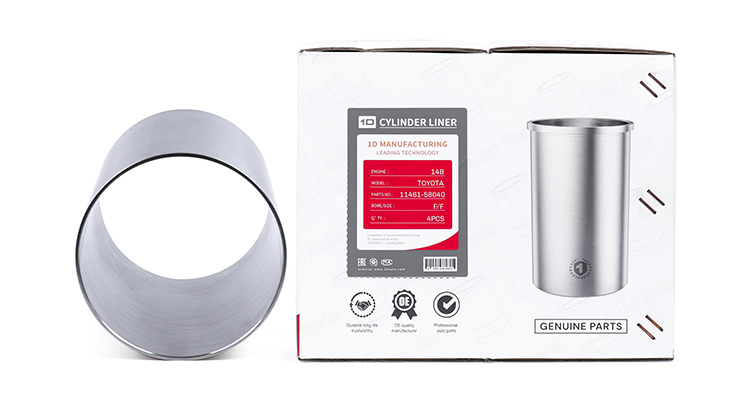

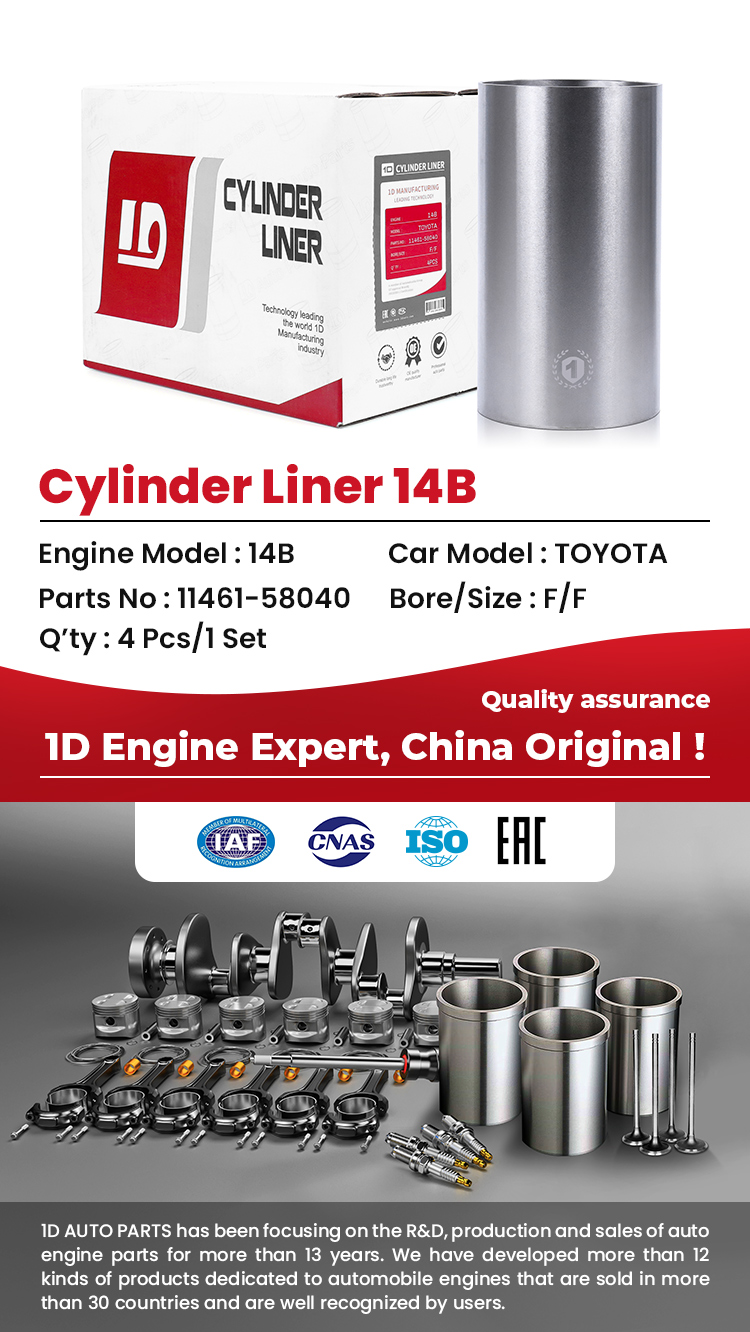

أجزاء السيارات تويوتا محرك 14 ب بطانة الأسطوانة 11461-58040

خطأ بطانة الأسطوانة التحقيق المتعمق: صوت غير طبيعي ، منطق تشخيص قطرة الطاقة

أولاً ، تشخيص الصوت غير الطبيعي: من خصائص الصوت إلى موقع الخطأ

1. أنواع الضوضاء غير الطبيعية النموذجية:

· التنصت على المعادن (ملحوظ عند بدء البرد):

السبب المحتمل: الفجوة بين المكبس وبطانة الأسطوانة كبيرة جدًا (الفجوة العادية 0.03-0.06 مم ، يجب استبدال أكثر من 0.10 مم).

طريقة الكشف: استخدم سماعة الطبيب لتحديد المواقع واختبار ضغط الأسطوانة (اختلاف الضغط> 20 ٪ غير طبيعي).

2. صوت الاهتزاز عالي التردد (يحدث في الحمل العالي):

السبب المحتمل: تجويف بطانة الأسطوانة الرطبة (1-3 مم قطر الحفرة على الجدار الخارجي).

طريقة الكشف: التنظير + قياس سماكة الموجات فوق الصوتية (فقدان سماكة الجدار> 20 ٪ يجب استبدالها).

3. صوت تسرب الهواء (مع انخفاض الطاقة):

السبب المحتمل: فشل ختم بطانة الأسطوانة (مثل تداخل البطانة الجافة غير الكافية).

طريقة الكشف: اختبار ضغط الأسطوانة + اختبار معدل تسرب الهواء (معدل تسرب الهواء> 15 ٪ خطير).

ثانياً ، انخفاض الطاقة: من بطانة الأسطوانة إلى النظام المحيطي لسلسلة التفتيش

عملية التشخيص:

1. التفتيش الأولي:

· اقرأ رمز الخطأ (مثل P0300 Multi-Clinder Fire) ؛

· تحقق من حالة شمعات الإشعال وملف الإشعال.

2. اختبار خاص لبطانة الأسطوانة:

· قياس إهليلجية قطر الأسطوانة (جدول أسطوانة الاستخدام ، القيمة القياسية ≤0.03mm) ؛

· تحقق من خلوص نهاية حلقة المكبس (القيمة القياسية 0.20-0.40 مم ، يجب استبدال أكثر من 0.60 مم).

3. فحص النظام المحيطي:

· نظام التبريد: تدفق مضخة غير كاف (التدفق القياسي ≥15L/دقيقة) ؛

نظام التشحيم: ضغط الزيت غير الطبيعي (<1.5bar في الخمول).

4. الحالات النموذجية:

· ظاهرة الصدع: تسارع فولكس واجن تيجوان L 1.8T ضعيف ، يرافقه الدخان الأزرق من أنبوب العادم.

· عملية التشخيص: وجد اختبار ضغط الأسطوانة أن ضغط 1 أسطوانة كان 6BAR فقط (القياسي 10-12BAR) ، وتم العثور على الخدوش الطولية (العمق 0.3 مم) على الجدار الداخلي لبطانة الأسطوانة بعد التفكيك. وأخيرا ، تم استبدال مجموعة أسطوانة بطانة + مكبس.

ثالثًا ، استهلاك سائل التبريد غير الطبيعي: "القاتل غير المرئي" لبطانة الأسطوانة الرطبة

1. الأسباب المحتملة:

· ختم الخاتم الشيخوخة:

الأداء: تسرب سائل التبريد إلى مقلاة الزيت (استحلاب الزيت ، حليبي أبيض).

· الكشف: التحليل الطيفي للزيت (محتوى الجليكول في سائل التبريد> 5 ٪ غير طبيعي).

2. تشققات بطانة الأسطوانة:

الأداء: الدخان الأبيض من أنبوب العادم (يدخل المبرد إلى غرفة الاحتراق).

· الكشف: اختبار ضغط الأسطوانة (غطس الضغط) + اختبار الضغط (مراقبة التسرب تحت ضغط 0.5MPa).

3. اقتراحات الصيانة:

تكلفة استبدال حلقة الختم حوالي 800-1500 يوان.

تحتاج تشققات بطانة الأسطوانة إلى استبدال كتلة الأسطوانة ككل (تكلفة 5000-10000 يوان).

ملخص: يجب الجمع بين تشخيص خطأ بطانة الأسطوانة مع الصوت والضغط والزيت وغيرها من البيانات متعددة الأبعاد ، يوصى باستخدام الفنيين المحترفين بالمنظار ، والمنظار ، وغيرها من الأدوات للكشف عن العمق.
