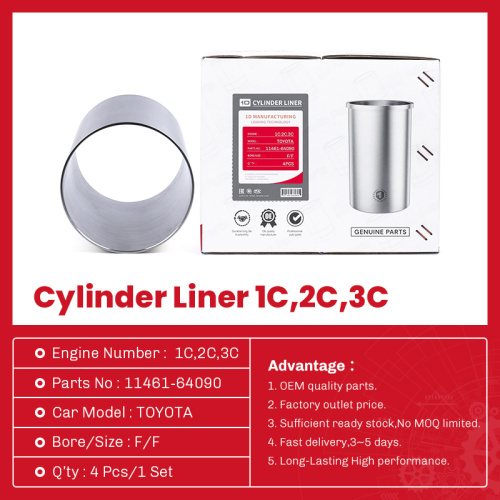

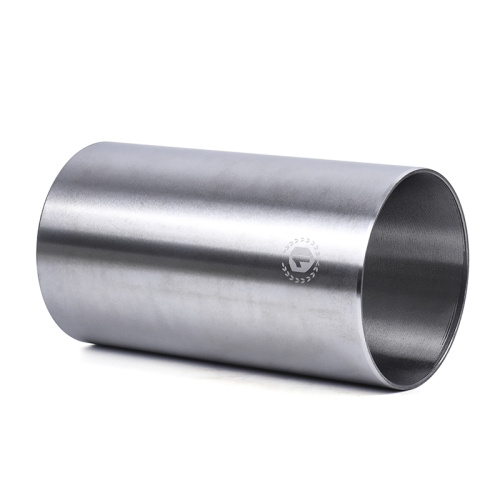

تويوتا محرك 1C 2C 3C اسطوانة اينر 11461-64090

عملية تركيب بطانة الاسطوانة مفصلة

أولاً، تركيب بطانة الأسطوانة الجافة: تحديات الدقة على مستوى المليمتر

الخطوات الأساسية:

المعالجة المسبقة لكتلة الأسطوانة:

تجويف الأسطوانة النظيف (الخشونة Ra≥1.6μm)؛

قم بقياس قطر التجويف (باستخدام CMM، التسامح ±0.005 مم).

الضغط على بطانة الاسطوانة:

التحكم في التداخل: 0.03-0.06 مم (بطانة من الحديد الزهر) أو 0.02-0.04 مم (بطانة من سبائك الألومنيوم)؛

سرعة الضغط: .50.5mm/s (باستخدام الضغط الهيدروليكي، يجب أن يصل الضغط إلى 50-100 طن).

اختبار الختم:

كشف تسرب الهيليوم (معدل التسرب ≥1×10⁻⁶ ملي بار · لتر/ثانية)؛

اختبار ضغط الماء (المحافظة على عدم التسرب عند ضغط 0.5 ميجا باسكال لمدة 30 دقيقة).

المشاكل الشائعة:

التداخل غير الكافي: يؤدي إلى ارتخاء بطانة الأسطوانة (صوت طرق + انخفاض الطاقة)؛

الدفع في الإمالة: خارج نطاق الإهليلجية لبطانة الأسطوانة (تحتاج إلى إعادة تجويف الأسطوانة).

ثانيًا، تركيب بطانة الأسطوانة الرطبة: خط الحياة والموت المختوم

العملية الرئيسية:

تركيب حلقة الختم:

اختر الحلقة المطاطية المصنوعة من الفلور (مقاومة درجات الحرارة -40 درجة مئوية إلى 200 درجة مئوية)؛

ضع مادة مانعة للتسرب مقاومة للحرارة (مثل Loctite 518).

تعديل انتفاخ بطانة الاسطوانة:

النتوء: 0.05-0.15 مم (باستخدام قياس مؤشر القرص)؛

طريقة التعديل: طحن شفة بطانة الأسطوانة أو استبدال الحشية.

تنظيف نظام التبريد:

استخدم عامل تنظيف خاصًا (مثل BG 208) لإزالة الترسبات الكلسية؛

اختبار جودة المياه (الموصلية ≥50μS/سم).

حالة نموذجية:

محرك فولكس فاجن EA888: نتوءات بطانة الأسطوانة من النوع الرطب تتجاوز 0.02 مم، مما يؤدي إلى غسل بطانة الأسطوانة (تكلفة الصيانة تتجاوز 10000 يوان).

ثالثًا، تقنية ثقب الأسطوانات: الوسيلة النهائية لإصلاح التآكل

عملية التشغيل:

تقييم التآكل:

قياس قطر الأسطوانة (باستخدام الميكرومتر الداخلي، البيضاوية > 0.05 مم لتجويف الأسطوانة)؛

تحقق من عمق الخدش لجدار الأسطوانة (> تحتاج بطانة الأسطوانة التي يبلغ سمكها 0.2 مم إلى الاستبدال).

عملية مملة:

مملة خشنة: اترك هامشًا يتراوح بين 0.2 و0.3 مم؛

الحفر الدقيق: التسامح ±0.002 مم؛

الشحذ: خشونة السطح Ra 0.8-1.6μm، زاوية الشبكة 45°-60°.

مطابقة المكبس:

خلوص المكبس وبطانة الأسطوانة: 0.03-0.06 مم (محرك البنزين) أو 0.05-0.08 مم (محرك الديزل).

ملحوظة:

يجب أن يتم تحرير الضغط بعد ثقب الأسطوانة (التسخين إلى 550 درجة مئوية لمدة ساعتين)؛

لا تستخدم الزيت العادي (الزيت عالي الفوسفور، مثل زيت ريسلون للمحرك).

أربعة، أصحاب لتجنب دليل الحفرة

خيارات الصيانة:

تبلغ تكلفة حفر الأسطوانة الجافة حوالي 2000-5000 يوان، وتكلفة استبدال الأسطوانة الرطبة هي 1500-3000 يوان؛

سعر بطانة الأسطوانة الثانوية هو 60% فقط من سعر المصنع الأصلي، ولكن قد يتم تقصير العمر بنسبة 30%.

مخاطر الأعمال اليدوية:

تتطلب عملية ضغط البطانة الجافة معدات احترافية (مثل ماكينة ضغط Hofmann الألمانية)؛

تم تثبيت حلقة ختم بطانة الأسطوانة الرطبة بشكل غير صحيح، واحتمال التسرب يصل إلى 40٪.

ملخص: يعد تركيب بطانة الأسطوانة عملية هندسية دقيقة، فمن المستحسن اختيار متجر 4S أو مصنع حفر الأسطوانات الاحترافي (مثل مزود الخدمة المعتمد لشركة Sunnen بالولايات المتحدة)، لتجنب الأعطال الثانوية الناجمة عن عيوب العملية.
